Tear down: 瓦斯熱水器內部構造

這幾個周末因為都在忙家裡的事,所以沒有實作的產出。不過因為剛好因為熱水器壞掉,所以就自己拆開來嘗試要修理,順道了解一下熱水器內部的構造與原理,並且用 block diagram來表示內部的作動原理。如上圖所示:

1. 冷水進入帶有橡皮片(橘色)的水盤之中,藉由水動壓把橡皮片往上撐。
2. 橡皮片往上撐,推動頂桿(灰色)連桿
3. 頂桿往上推,推動頂塊(綠色)
4. 頂塊向上推動時,觸動微動開關(紫色),使得母火點火器點火
5. 頂塊向上推動時,會撐開瓦斯通道的橡皮塞(灰色),使得瓦斯進入到下一個腔室。
    (這個腔室稱之為壓差總成)
6. 電磁閥打開第二個腔室的橡皮塞,使得瓦斯真正可以到達主爐區
7. 母火點燃主爐的火,開始加熱冷水,就可以送熱水來洗澡澡了~~~

不過結論是…
我家水盤內的橡皮片破掉了,造成第二個動作就只推到一半。
剛好觸動第4個動作,而第5個動作無法確實完成,
所以就看到母火就一直啪啪啪叫,但沒有瓦斯進主爐燒。
只能花700大洋跟林內買那塊橡皮片了……

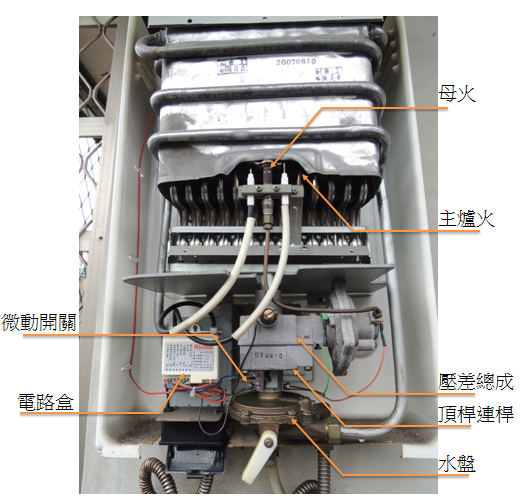

有興趣的可以再仔細看以下的圖:
