Automation CAD Seminar (9) -- 5軸機械手 PUMA

這是一台網路上找到的圖檔,是算是五軸的機械手臂,十分粗壯。
由上圖以看到總共有五顆馬達

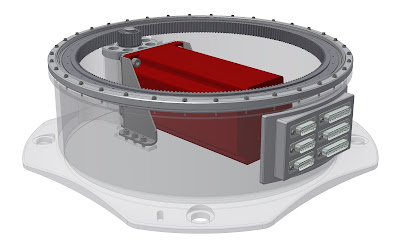

首先看底座,馬達經過斜齒輪組,轉向到內齒輪上來驅動
這個減速比約為10倍左右。


 接下來是第二軸的傳動,這也是靠齒輪來傳動,不過它過二級減速
(心中OS,真粗勇)

第三軸、第四軸、第五軸則是使用行星減速機來進行減速
不過這一台在轉向的部分大多使用斜齒輪來轉向,也許是因為荷重較為適當。


整體的架構再看一次,雖然看起來很大支,不過水平拉直卻沒有超過1m (約700mm而已),看來應該是為了高負荷的應用而設計的, 精度的要求可能也不高,因為我們也沒有看到例如低背隙的Cycloidal drive。

也許會應用在重物的 P&P,或鑄造模的拿取搖模之類的。
